晨星ProStar充电控制器系列是一个复杂的光伏充电控制系列，包括恒压PWM，以最大限度地利用宝贵的光伏电源。
具有自动平衡，温度补偿和非常高的效率。PS-15和PS-30设计用于12伏和24伏系统。Prostar PS-15M-48V设计用于48V系统。所有ProStar充电控制器将适应密封，凝胶和湿电池铅酸电池。前面板LED指示何时电池正在充电和相对电池充电状态。可靠的输入和输出反极性保护是很重要的。在负载短路的情况下，负载自动断开。低电压断开(LVD)是电流补偿的，以防止电池负载过重时的错误断开。单元采用保形涂层，以防止腐蚀。尺寸:6.01 " x 4.14 " x 2.2 "。 5 year warranty.
ProStar选项:
•数字计
-高精度电压和电流显示
-低自耗(1ma)
-包括手动断开按钮
-显示5种不同的保护功能和断开条件
—自我诊断(自检)对ProStar进行全面的检测
—显示9个不同的控制器状态参数，包括温度
—显示检测到的故障
•积极地
•远程温度探头
第二代ProStar的特点
最高的可靠性
由于较大的设计裕度和电子保护，几乎不可能“杀死”晨星ProStar。
- 没有必要削减…使用到完整的“铭牌”评级
- 额定工作温度从-30°C到+60°C
- 短路，过载和反极性保护…具有自动电子回收功能
更多的信息
led灯指示各种电池和系统状态。仪表选项现在显示大量数据:
- PV电流，负载电流和系统电压的准确读数
- 温度
- LVD和其他断开状态
- 自检模式，显示9个不同的控制器状态参数和任何检测到的故障(使非常容易排除故障)
更长的电池寿命

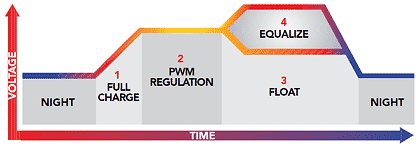

ProStar的恒压PWM调节现在使用4级充电，包括浮充电。电池类型的选择通过旋转开关，包括凝胶，密封或水浸。
- 热带-所有prostar现在包括保形涂层，不锈钢螺丝和阳极氧化铝散热器(保护海洋和丛林环境)。
- 48V和正接地- ProStar的新版本还包括48V下的15A(负接地和正接地)和12/24V正接地系统的30A。
- 低电信噪声-新的ProStar设计用于减少PWM调节期间的干扰。现场可进一步降低调节频率。
- 远程温度探头- ProStar现在有一个可选的远程温度探头的现场，控制器和电池体验不同的温度。
通过使用高度先进的技术，第二代ProStar确立了可靠性和自诊断的新标准。新的ProStar还提供了一些独特的功能和保护。晨星的专利PWM电池充电已经进一步优化，电池寿命更长，系统性能更好。

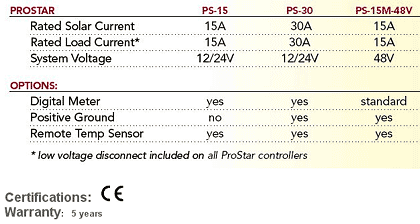

新的ProStar有15或30安培，12/24或48伏，和消极或积极的理由．该控制器可并联太阳能输入额定值高达300安培。可选仪表提供自检和系统状态的广泛显示。
可靠性
在未来5年内，预计故障率将低于1 / 1000。改进了保护措施，增加了许多新的保护措施:
- 功率MOSFET额定电压提高25%
- 消除了所有的饰件和其他麻烦的部件
- 数字仪表组件从75个减少到16个
- 增加75%的载流铜痕迹
- 提高了许多零件的温度额定值
- 制定保形涂层保护标准
电池充电
扩展了电池充电选项和功能。
- 增加了第三种电池类型的选择(凝胶，密封，水浸)
- 在电池充电算法中增加了“浮动”阶段
- 扩大考虑到放电历史的深度
- 增加了远程温度探头选项
- 提高了所有充电参数的准确性
- 移动内置温度传感器，以更准确地读取环境条件
安装与操作
新的ProStar安装和使用更容易、更安全，为用户提供了更多的操作信息。
- 自我诊断测试提供了控制器正常工作的保证，或表明存在故障
- 旋转开关提供简单和积极的电池类型的选择(和LED的选择确认)
- 接线端子更长，螺纹更多，接线盒上的螺丝刀孔更大，塑料标签将接线端子隔离开来
- 按钮首先断开负载(用于周末小屋，船等)，然后断开太阳能，如果按住2秒(在仪表中显示)。
- 数字仪表显示五种保护功能
- 如果太阳能或负载断开，仪表指示“OFF”
- PWM显示在绿色电池状态LED上(闪烁)
- 如果存在，电信跳线可以消除PWM噪声
- 安装固定杆防止应力裂缝的情况下
保护
防止滥用和错误的保护现在是全面的。
- 增加太阳能短路和过载保护/自动恢复
- 增加负载过载保护/自动恢复
- 改进的负载短路保护/自动恢复
- 改进了负载免受电压尖峰的保护
- 改进了低电池电压和停电保护/自动恢复
- 其他现有的保护措施也得到了改善
精密设计
改进的性能和精确的仪表显示。
- 增加了0.1%的电阻和其他精密元件
- 升级到更强大，更快的微控制器和更好的分辨率
- 广泛的数字滤波提高精度
- 增加了2个精密分流器，用于非常精确的电流测量
- 在生产的最终QA测试中对微控制器进行校准
可选内部或外部数字仪表显示
完全重新设计、改进和扩展了数字仪表。
- 仪表直接从微控制器读取数值
- 非常精确的电压和电流值测量和显示
- 新增自检功能，显示具体故障和情况
- 显示更多状态和保护条件
- 减少自我消耗到1ma
- 电流现在只在未接地的腿上测量
- 仪表连接器更坚固，更容易连接
- 任何仪表现在可以安装到任何ProStar不需要校准
