MIDNITE SOLAR MNPv6 PV COMMINER盒

可用性:呼吁可用性

快速概述

MNPv6母线可以使用150VDC的MNPV断路器组合多达6个字符串。它仅设计用于断路器。MNPv6可以通过使用MNATM6,MNATM10或MNATM15触摸安全保险丝保持器相结合,通过组合最多4个字符串来处理120个AMPS全PV输出。

特征

•所有铝粉涂层外壳不会生锈
•翻转盖子,可以在安装过程中保持在打开位置
•光伏负母线带14个可用开口(10#14-6和4#1 / 0-14)
•底盘地面母线带14个可用开口(10#14-6和4#1 / 0-14)
•标准DIN导轨最多可安装6个断路器或4个保险丝座
•镀锡铜母线,以组合断路器输出(MNPv6母线可能分为两个)
•接线完成后,死前盖在适当的安全性以进行安全
•在底部和侧面敲除PV和PV
•顶表面可用于直接在外壳上方带来导管
注意:塑料死前非常紧密。您必须先删除盖子以便删除死亡前沿。

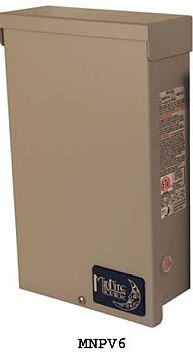

MIDNITE SOLAR MNPv6 PV COMMINER盒

双击上面的图像以查看完整的图片

缩小
放大

制造商规格表

查看文件MNPV.尺寸:( 620.55 kB)

细节

PV Combiner的安装相当直接

首先选择要安装Combiner的位置。一些系统具有靠近逆变器和电池系统的光伏模块。如果是这种情况,您可以选择在内部安装MNPV并将每个PV串运行到房屋内的MNPV。这方便拍摄和升级。对于更长的运行,组合器将在杆上安装在杆上,用于杆安装的PV阵列或类似于机架安装阵列的安装安装。组合器可以安装在垂直位置或向后倾斜以容纳直到3/12屋顶间距。所有未使用的孔应使用RTV密封胶或一些类似的措重阻止,以便将雨水和漏出的漏洞。

注意机箱每侧的警告标签。必须注意确保在垂直上安装时不会在终端母线上达到终端母线。如果满足条件,则允许删除标签。通过未使用的安装孔进入并占用栖息是非常常见的。他们最终会降低系统的表现,以便在发现巢穴时毫不犹豫地说出Yuk因素。
