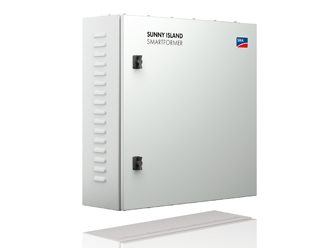

分阶段独立网格——现在比以往任何时候都容易smart前者是一个完整的解决方案离网和电池备份系统，最高可达8kw。它同时作为交流配电和一个120v / 240v的自动变换器。该autoformer提供了升压或降压选项，以供应负载120 V和240 V使用一个阳光岛和一个阳光男孩，在整个功率谱的高效率。由于预先布线的旁路功能，PV系统可以通过一个健壮的开关方便地桥接进行维护。优化的变压器过载保护和减载继电器为系统提供了额外的保护。smart前者使独立电源简单可靠。 简单的
|
 下载SMA Smartformer数据表 |
完成
- 用于直接网格操作的旁路开关
- 负载脱落继电器，防止电池深度放电
- 用于PV和负载的微型断路器
非常高效。
- 最高效率99%
安全
- UL认证
- 优化过载保护
- 5年标准保修期，可延长至20年
| 通用数据 | |
|---|---|
| 数量的阶段 | 分相 |
| 额定电压 | 120 / 240 Vac |
| L1和n之间的交流电压范围 | 102 V - 132 V. |
| L1和L2之间的AC电压范围 | 204 V - 264 V. |
| 额定频率 | 60 Hz. |
| 尺寸(W / H / D) | 610 x610 x235毫米 |
| 重量 | 56公斤 |
| 自我消耗（无负载操作） | 19 W |
| 额定功率变压器¹ | 3.4 kva. |
| 最大。效率/ CEC效率 | 99％/ 98.8％ |
| 变压器交流供电30分钟 | 4.4 kVA |
| 变压器交流电源1分钟 | 8.8 kva. |
| 连接访问 | 2 x 3/4"， 2 x 1"， 2 x 1 1/4" 敲除：5 x 3/4，3 x 1“，3 x 1 1/4” |
| 向阳岛航线 | |
| 最大。阳光岛的数量和标称电压 | 1 x 120 v（l1，n） |
| 额定功率 | 5.8 kW. |
| 额定电流 | 48 A. |
| 保险丝 | 1 |
| 光伏电站连接 | |
| 连接/额定电压数量 | 1 x 240 v（l1，l2.n） |
| 额定功率 | 9.6 kW. |
| 交流电源在并网运行 | 6 kW. |
| 额定值的AC电流 | 40 A. |
| 保险丝 | 2 |
| 负载的连接 | |
| 连接/额定电压数量 | 1x120 / 240v |
| 额定功率 | 7.2 kW. |
| 交流电源在40℃ | 6.6千瓦 |
| L1和L2之间的额定功率/电流 | 6.7 kW / 28 a |
| L1和n之间的额定功率/电流 | 3.8 kW / 32 A |
| L2和n之间的额定功率/电流 | 3.4 kW / 28 a |
| 额定电流 | 32a, 28a(激活旁路:2×48 A) |
| 保险丝 | K40A(旁路激活:K60A) |
| 光伏阵列连接 | |
| 连接/额定电压数量 | 120 / 240 V (L1, L2, N) |
| 额定电网输入功率 | 11.5千瓦 |
| 交流输入电流 | 48 A. |
| 保险丝 | 2 |
| 环境条件 | |
| 工作温度范围 | -25℃…+60℃ |
| 湿度 | 0 - 100%(不冷凝) |
| 防护等级 | NEMA 1型 |
| 认证和批准 | UL 1741 |
| 特性/功能 | |
| 保修：5/10 / 15/20岁 | ●/〇/〇 |
| 综合旁路用于维护/卸载接触器/变压器保护 | ●/●/● |
| 〇可选功能——不可用 | |
| 类型名称 | SI-TB-BOX-10 |
