ProSolar GroundTrac太阳能电池板安装系统
高强度,易于安装家居和商业太阳能电池板系统的地面安装。
![ProSolar GroundTrac ProVolarar地面特拉克](http://www.241066.com/media/product-images/solar-panel-mounts/prosolar/ProSolar-logo.png)
![ProSolar Troundtrac太阳能电池板安装系统](http://www.241066.com/media/product-images/solar-panel-mounts/prosolar/groundtrac/ProSolar-GroundTrac-solar-panel-mounting-system.png)
地面Trac®专利#6,360,491
![ProSolar GroundTrac美国制造](http://www.241066.com/media/product-images/solar-panel-mounts/prosolar/groundtrac/ProSolar-Ground-Trac-Made-in-USA.png)
有坡度或平坦的设计地面安装太阳能电池板系统心里,ProVolarar地面特拉克®是用于地面应用的原始“自上而下”PV安装系统。地面跟踪与自我粘合,专利的专利屋顶安装系统并且是一个值得信赖的选择地面安装住宅和小到中型商业太阳能电池板系统。
ProSolar Troundtrac是太阳能行业的优选低成本,易于安装地安装系统。
![住宅磨损系统](http://www.241066.com/media/product-images/solar-panel-mounts/prosolar/groundtrac/ground-mounted-GroundTrac-system.jpg)
•超过20年的ProSolar久经考验的设计
•铝和不锈钢组件,用于腐蚀,耐耐力和强度
•1-1 / 2“时间表#40镀锌水管设计成本低,随时可用
•与自粘合,专利屋顶特技专利屋顶系统
•特点UL2703列出屋顶TheaTRAC®轨道夹紧技术
•专有的Drop-N-Lock轨道插入液滴并锁定抛光器地下轨道到位
•预制和测试,便于许可
•无需交叉支撑
•暴露的表面是完全阳极氧化铝,用于美观,有吸引力的外观
•每个系统的工程和负载测试到110英里/小时的风量当量每2013年CBC / 2012 IBC / ASCE 7-10
简易GroundTrac安装
![屋顶铁轨](http://www.241066.com/media/product-images/solar-panel-mounts/prosolar/groundtrac/ProSolar-GroundTrac-rails-drill-guide.jpg)
前极钻导轨用于将导轨顶部与孔对齐。
![屋顶铁轨](http://www.241066.com/media/product-images/solar-panel-mounts/prosolar/groundtrac/ProSolar-GroundTrac-rails-nut-mount.jpg)
Drop-n锁定插入件放置在带有U形螺栓的轨道中。
![屋顶铁轨](http://www.241066.com/media/product-images/solar-panel-mounts/prosolar/groundtrac/ProSolar-GroundTrac-rails-contractor.jpg)
轨道紧固至40号管。
![屋顶铁轨](http://www.241066.com/media/product-images/solar-panel-mounts/prosolar/groundtrac/ProSolar-GroundTrac-rails-perfecly-aligned.jpg)
地下TRAC使用屋顶轨道完美对齐。

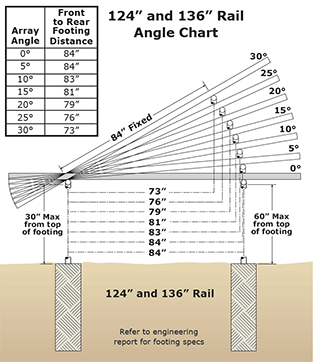

Groundtrac容纳124“,136”和164“屋顶网轨:
![]() |
![]() |
124“x 2-1 / 2”深通道轨道和136“x 2-1 / 2”屋顶TRAC®支撑导轨•6英尺在Center Max(EST.30 PSF雪地载量) |

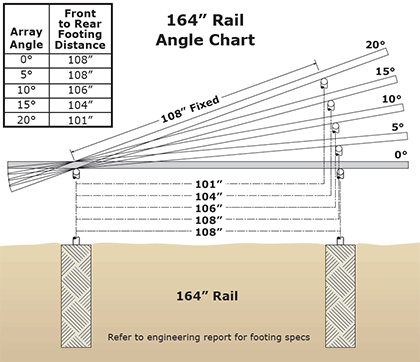

164“x 3”屋顶Trac®XD支撑轨道•中心最大8英尺(非雪荷载) |
![洛克马上](http://www.241066.com/media/product-images/solar-panel-mounts/prosolar/ProSolar-logo.png)
ProSolar Groundtrac安装系统部件
![带钻头的钻导](http://www.241066.com/media/product-images/solar-panel-mounts/prosolar/rooftrac/prosolar-parts/GroundTrac-Drill-Guide-with-bit.png)
地下钻杆钻杆底座和钻头
![霍拉德管道启机](http://www.241066.com/media/product-images/solar-panel-mounts/prosolar/rooftrac/prosolar-parts/Hollaender-Tee.png)
扩展桶Hollaender®管道T恤
![通用自粘合拼接组件](http://www.241066.com/media/product-images/solar-panel-mounts/prosolar/rooftrac/prosolar-parts/universal-self-bonding-splice-assembly.png)
通用自粘合拼接组件
![自粘合中厚夹组件](http://www.241066.com/media/product-images/solar-panel-mounts/prosolar/rooftrac/prosolar-parts/self-bonding-mid-clamp-assembly.png)
自粘合中厚夹组件
![端夹组件](http://www.241066.com/media/product-images/solar-panel-mounts/prosolar/rooftrac/prosolar-parts/end-clamp-assembly.png)
端夹组件
![模块粘合中夹紧螺母](http://www.241066.com/media/product-images/solar-panel-mounts/prosolar/rooftrac/prosolar-parts/module-bonding-mid-clamp-channel-nut.png)
模块粘合中夹紧螺母
![端夹连接槽螺母](http://www.241066.com/media/product-images/solar-panel-mounts/prosolar/rooftrac/prosolar-parts/end-clamp-bonding-channel-nut.png)
端夹连接槽螺母
![Ilsco SGB-4接地片](http://www.241066.com/media/product-images/solar-panel-mounts/prosolar/rooftrac/prosolar-parts/Ilsco-SGB-4-ground-lug.png)
Ilsco SGB-4接地片
![微逆变器/优化键合通道螺母](http://www.241066.com/media/product-images/solar-panel-mounts/prosolar/rooftrac/prosolar-parts/Microinverter-Optimizer-Bonding-Channel-Nut-Assembly.png)
微逆变器/优化键合通道螺母
完整的地面安装的太阳能系统,批发价格低廉。
联系我们免费电话:(877)297-0014-所有的太阳能系统都可以定制设计。
联系我们销售,点评和低批发价格ProVolarar地面特拉克。
