的泡沫杰克®是基于专利设计的流行快速插孔®。这是一个易于发泡的版本设计用于商业和金属屋顶
这个工业级支柱提供了一个完整的2870磅。垂直强度使用一个3/8" x 6"滞后螺栓!
它还提供了令人印象深刻的2615磅。轴向(侧)强度。与商业和住宅快速千斤顶一样，屋顶的主要连接直接在荷载点下进行。
泡沫千斤顶基座接受一个直径3/8”的紧固件。3/8”螺纹后版本集成了屋顶Trac支持轨道。
post也有1/2英寸的螺纹版本，使用可选的商用调平套件与商用钢支柱完全集成。
泡沫千斤顶的优点:
•专利设计，在可拆卸柱的下方安装有固定螺栓或自攻螺钉，强度更高
•使用泡沫与闪光相比，无泄漏连接，成本仅为常规闪光的一小部分
•精密机械加工的挤压铝和翻转清洁适当的泡沫附着力
•明显比钢轻，方便安装和降低运输成本
•气缸底座设计允许泡沫均匀分布在支柱周围
泡沫千斤顶试验数据
拉力测试由独立和认可的国际商会批准的测试
实验室的垂直拉力为2,870磅，轴向(侧)拉力为2,615磅。
试验用3/8 " x 6 "在4 " x 6 "道格拉斯冷杉木梁上的拉力螺栓进行。
测量/规范
•底座:1.5英寸直径。x 2.6英寸#6061铝
•1/4英寸自定位螺丝底座孔
•3/8”孔为滞后螺栓基础
文章:1“dia。x 3英寸#6061铝
•3/8英寸钻孔和抽头(非找平版本)
•1/2“螺纹2”深度(调平版)
模型:

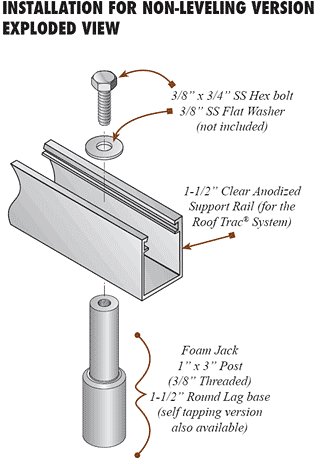

非水平版本
6”高3/8”螺纹杆
第# FMJ-638L部分(滞后螺栓版本)
第# FMJ-638T部分(自攻螺丝版本)
当将车顶Trac支撑轨直接设置在泡沫千斤顶柱上时，使用此版本。

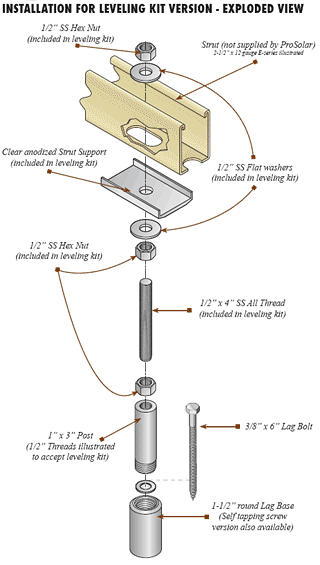

平整工具版本
6”高1/2”螺纹杆
第# FMJ-612L部分(拉紧螺栓版本)
第# FMJ-612T部分(自攻螺丝版本)
像最畅销的商业快速杰克，泡沫杰克可在1/2“螺纹版本接受商业水准套件。
与1/2"商用调平套件一起使用(单独出售)
水准测量工具
# CFJ-LEVEL一部分
适用于fmm - 612l和fmm - 612t与标准室外额定支柱一起使用，以调整屋顶的微小差异。
发泡的典型安装顺序
步骤1:定位椽/梁
步骤2:使用钻头导向(单独出售)钻一个导向孔。
步骤3:使用适当的紧固件安装底座
步骤4:把红色的帽子放在柱子上，安全地固定在底座上
步骤5:清洁和准备屋顶表面，然后泡沫支柱
步骤6:泡沫干燥后，涂上UV漆
第七步:安装你的屋面trac系统!
