S-5 !S-5-PV工具包
的S-5-PV工具包可以安装到许多不同的S-5 !夹子和括号在金属屋顶太阳能电池板系统与没有安装rails。
S-5-PV工具包
S-5 !”S-5-PV工具包有突破性的不锈钢安装盘与12个节点设计用于确保阳极氧化铝太阳能电池板框架模块间的导电性。这意味着它自动提供了模块框架中的地面路径。除了将一串模块连接到另一串模块和将系统接地外，不需要任何接线片或电线。
S-5-PV套件是业界第一个通过UL subject 2703认证的太阳能组件安装解决方案，该标准涵盖了粘接和安装。此外，S-5-PV套件已经获得了UL 1703的ETL清单。
S-5-PV套件配置有钢安装盘，通用PV螺柱，通用PV抓斗和法兰螺母。每个太阳能系统阵列都有自己的安装要求和S-5!为大多数金属屋顶提供安装解决方案。套件显示在右边与S-5!迷你夹。S-5-PV套件兼容最常见的金属屋面材料，包括黄铜和铜。

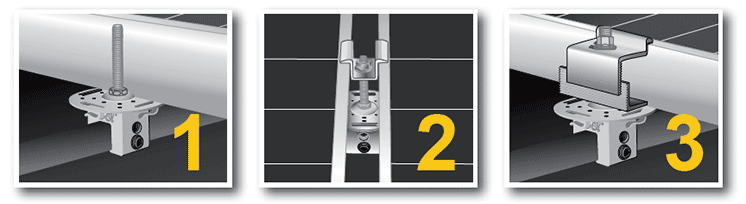

EdgeGrab™
EdgeGrab
w /S5 !迷你夹
S-5 !®EdgeGrab™和S-5-PV套件一起可容纳PV框架厚度30-48 mm(如果EdgeGrab的锯齿形l -法兰位于螺柱六角螺母下方)和34-51 mm(如果EdgeGrab的锯齿形l -法兰位于螺柱六角螺母上方)
压花面板指南使模块放置更容易。安装盘为多向安装盘，无需导轨。四个战略性地放置在磁盘下的钩子有助于线管理。将太阳能电池板固定在适当位置的光伏抓斗耳更宽，便于安装和精确的模块接合。

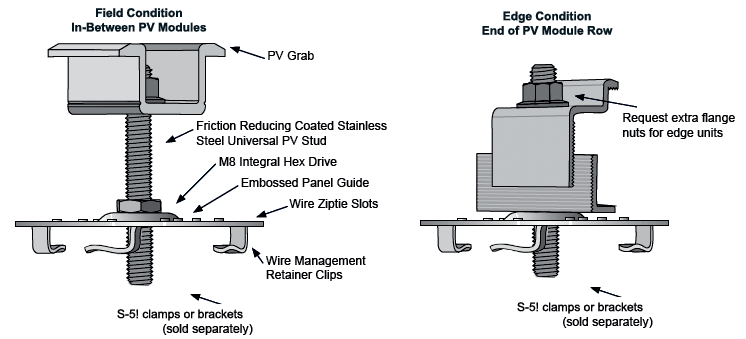

S-5-PV套件适应30到51毫米之间的模块厚度，适合市场上的大多数太阳能电池板。使用S-5 !迷你夹适用于大多数立缝金属屋面。使用S-5 !支架或迷你夹钳，S-5-PV套件与通用PV抓斗和边缘抓斗在大多数外露固定和波纹金属屋顶。标准的通用光伏抓住是专为适应现场条件(两个相邻的面板)，而EdgeGrab是专门为光伏组件行末端的边缘条件设计的。
夹和支架的S-5-PV套件
一般来说，下面的夹钳和支架可以用于S5!S-5-PV工具包。重要的是联系我们专家S5 !建议，即使你以前做过。
- 迷你夹安装一个S-5-PV太阳能电池板系统阵列到a竖缝金属屋面。
- CorruBracket 100吨安装一个S-5-PV太阳能电池板系统阵列到a波纹金属屋顶。
- ProteaBracket安装一个S-5-PV太阳能电池板系统阵列到a梯形金属板屋顶。*
- VersaBracket安装一个S-5-PV太阳能电池板系统阵列到一个exposed-fastened金属屋顶。
*当ProteaBracket™与S-5-PV套件一起使用时，在安装过程中需要一个额外的螺母，以将通用PV螺栓和安装盘固定在ProteaBracket的开槽l -法兰上。
S-5-PV套件继续是最简单、最经济的方式，直接安装太阳能电池板到直立金属屋顶，仍然是世界上最受欢迎的选择。
联系我们免费电话:(877)297-0014设计协助和批发S-5!S-5-PV装备价格。
S-5-PV套件w/ EdgeGrab™
风动力复杂;因此，在购买和安装之前，每个系统都应该由有资格的专业人员进行审查，他们应该了解金属屋顶设计和施工的风影响。有关更详细的信息，包括规格、安装说明和CAD图纸，联系我们。
